韋根Wiegand，即韋根傳感器是一種當交變磁場經過時產生輸出電壓脈沖的傳感器。
脈沖的幅度是由激勵磁場的場強決定的。因此，韋根傳感器不需要外界電源供電。韋根傳感器的工作頻率從0速率到20KHZ，脈沖的極性由激勵磁場的極性所決定。由于韋根傳感器非常容易和數字系統相匹配，并且系統沒有可動的部件或半導體器件，這使得它們能適用于惡劣的環境和長期無人監控的場所。韋根傳感器可廣泛應用于：
●電子式水表、氣表、電表和遠程抄表系統；
● 過程控制設備中傳送速度的測量；
●運動方向的敏感；
●在工程中測量轉動速度和其他機械上的自動化應用；
●轉速儀、速度表以及其他轉子式計量裝置。
性能特點是:
1、傳感器工作時不要外部電源，完全從被測物體獲取能量（數量級0.1μW）；
2、輸出信號歸屬本質安全型；
3、觸發方式簡單；
4、工作溫區：-50°C ～ +180°C甚至更寬；
6、傳感器有極寬的工作頻率，信號特征與待測物體（磁體）運動速度無關；
7、傳感器信號特點，可顯示待測物體（磁體）運動的方向；
8、原始信號傳輸能力強，每公里只有2%的衰減；
9、結構簡單，可靠性極高；
10、使用壽命不低于20億次；
11、無機械構件，無觸點，抗震蕩；
12、檢測方便，通過二根輸出引線可進行傳感器檢測；
13、對磁場強度有一定要求，過高或者過低的磁場都會影響其工作；
14、信號處理簡單，可直接連接三極管、絕對值放大器、模數轉換芯片（ADC）等。
一、韋根的電氣標準
韋根信號是兩根數據線傳輸二進制數據，在空閑時端，兩線的對0V的電源都為TTL電平的水平，也就是5V，一般通過5K電阻上拉，當有數據傳輸時，兩根線交替地發送400uS低脈沖，當Data0線發脈沖時，數據是0；當Data1發脈沖時，發送的數據是1，不能兩根線同時發脈沖。脈沖的間隔時間是1mS。
在設計讀卡器時，為防止使用者連接錯線，造成數據口損壞，在電路設計上一定要給數據輸出上加驅動級并加電阻限流。
二、韋根的數據格式
韋根的數據一般是由三部分組成：校驗位、出廠碼和數據位。不同的韋根格式有不同的組成。如26Bit格式，其第一位和第二十六位是校驗位，2-9位是廠家碼，10-25位是卡號位。

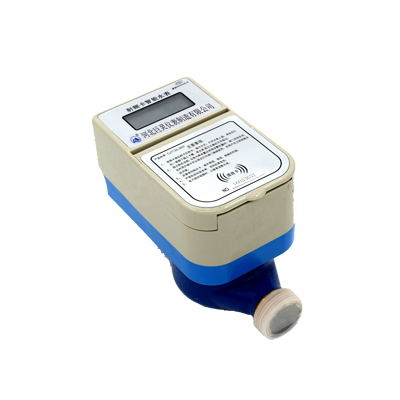

射頻卡預付費水表_刷卡式水表_智能射頻卡水表

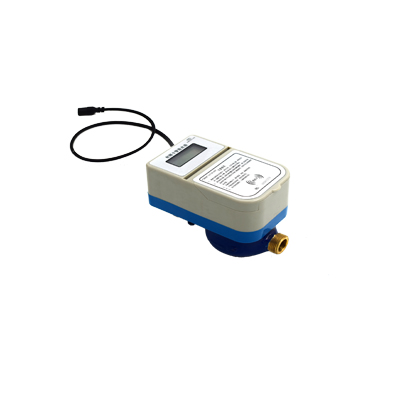

分體式水表_刷卡式水表_智能預付費水表
